Der Joule-Thomson-Effekt

Es wäre gut, wenn wir eine Temperaturänderung ΔT als Folge einer Druckänderung  Δp, d.h. den Quotienten  ^ΔT/_Δp , messen könnten.
Joule und William Thomson (der spätere Lord Kelvin) ließen hierzu Gas durch ein Drosselventil von einer Seite konstanten Drucks zur anderen strömen und registrierten die Temperaturdifferenz (Abb. 1). Der ganze Apparat wurde isoliert, damit der Prozess adiabatisch ablief. Sie beobachteten auf der Niederdruckseite eine niedrigere Temperatur, wobei die Temperaturdifferenz der vorgegebenen Druckdifferenz proportional war. Heutzutage sprechen wir vom Joule-Thomson-Effekt.

Thermodynamisch ist das Experiment wie folgt zu interpretieren: Das System arbeitet adiabatisch, deshalb ist dq = 0. Um die Arbeit zu berechnen, die geleistet wird, wenn das Gas durch die Drossel strömt, betrachten wir eine bestimmte Gasmenge, die von der Hochdruckseite (mit dem Druck p_A, der Temperatur T_A und dem Volumen V_A) auf die Niederdruckseite (mit dem Druck p_E, der Temperatur T_E und dem Volumen V_E) strömt. Gedanklich können wir uns einen Kolben vorstellen, den das weiter außen liegende Umgebungsgas bildet. Das Gas auf der linken Seite (Abb. 1) wird isotherm komprimiert, denn das zuströmende Gas wirkt wie ein Kolben. Der Druck, auf den es ankommt, ist p_A; das Volumen ändert sich von V_A auf 0.

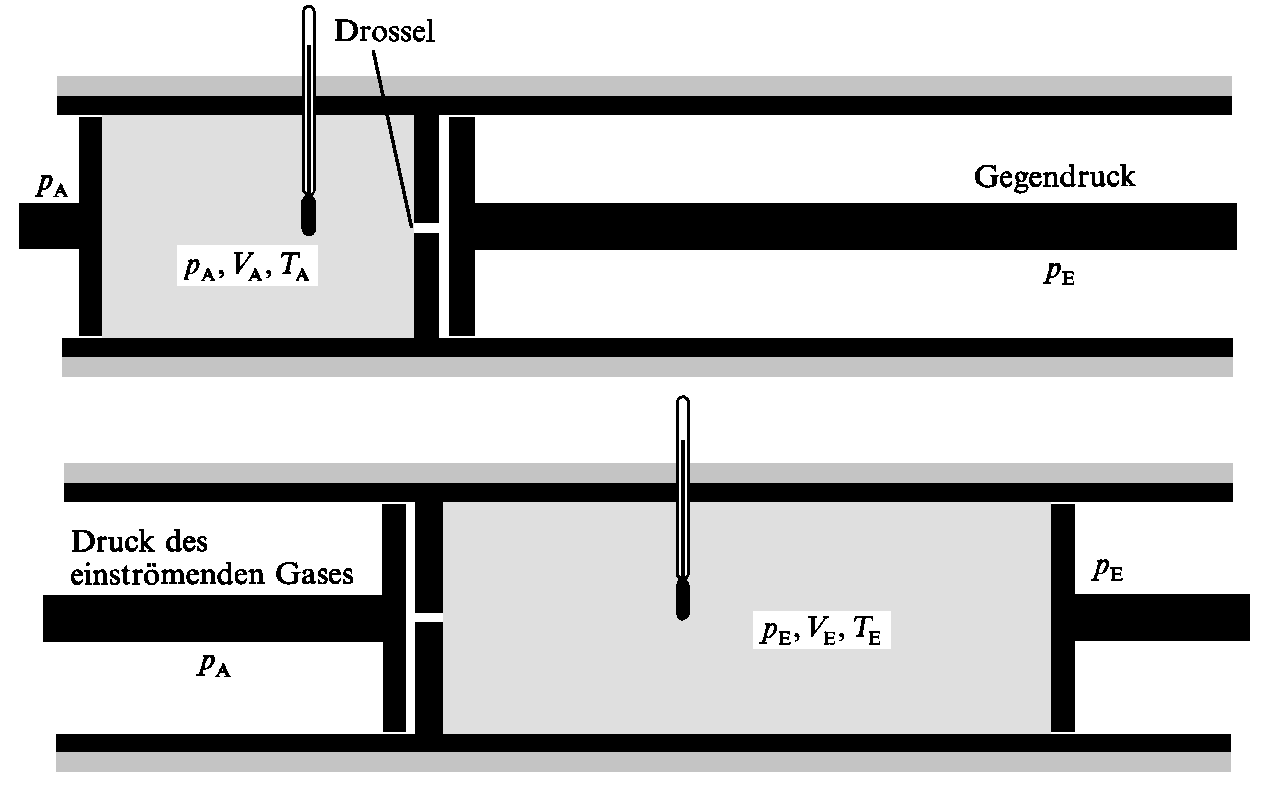

Abb. 1: Darstellung der thermodynamischen Grundlagen der Joule-Thomson-Expansion. An der Stellung der Kolben ist das zu- bzw. ausströmende Gas erkennbar; die Kolben sorgen auf jeder Seite der Drossel für konstanten Druck. Der Übergang vom oberen zum unteren Diagramm, der dem Durchschnitt einer gegebenen Mange Gas durch die Drossel entspricht, erfolgt ohne Enthalpieänderung.

Die an dem Gas geleistete Arbeit ist deshalb -p_A(0 - V_A) = p_AV_A. Auf der rechten Seite der Drossel dehnt sich das Gas isotherm (eventuell bei einer anderen konstanten Temperatur) gegen en Druck p_E aus, denn das ausströmende Gas wirkt wie ein sich nach außen bewegender Kolben. Das Volumen ändert sich von 0 auf V_E; in diesem Schritt wird daher an dem Gas Arbeit w_E =  -p_E(V_E - 0) = -p_EV_E geleistet. Die insgesamt an dem Gas geleistete Arbeit ist gleich die summe dieser beiden Größen: w = p_AV_A - p_EV_E. Die Änderung der Inneren Energie des Gases beträgt damit U_E - U_A = w = p_AV_A - p_EV_E. Das lässt sich zu U_E + p_EV_E = U_A + p_AV_A oder H_E = H_A umformen. Also ist die Expansion ohne Änderung der Enthalpie erfolgt: Wir nennen sie deshalb isenthalpisch. Was man beobachten kann, ist die Temperaturänderung bei vorgegebener Druckänderung, also ^ΔT/_Δp. Fügt man die Nebenbedingung konstanter Enthalpie hinzu und betrachtet nur kleine Δp, so hat man die thermodynamische Größe (^∂T/_∂p)_H gemessen. Sie heißt Joule-Thomson-Koeffizient:


Die Joule-Thomson-Koeffizienten von realen Gasen sind in der Regel von Null verschieden, auch wenn der Druck gegen Null geht. Das Vorzeichen des Koeffizienten kann positiv oder negativ sein. Ein positives Vorzeichen bedeutet, dass bei negativem Δp auch ΔT negativ sein muss, d.h. das Gas kühlt sich bei der Expansion ab. Vorzeichen und Zahlenwert von µ_JT hängen von der Natur des Gases und von den Messbedingungen ab. Mikroskopisch lässt sich der Joule-Thomson-Effekt besser so beschreiben: Verringert man den Druck auf ein Gas, etwa indem man es aus seinem Behälter herausströmen lässt, expandiert es. Das heißt, das vom Gas eingenommene Volumen nimmt zu. Dabei nimmt auch der mittlere Teilchenabstand zu. Bei realen Gasen wirken dabei anziehende oder abstoßende Kräfte zwischen den Teilchen, wobei in den meisten Fällen, wie etwa bei den Gasen der Luft bei Normaldruck, die anziehenden Kräfte vorherrschend sind. Wenn der mittlere Teilchenabstand zunimmt wird Arbeit gegen die Anziehungskräfte, die zwischen den Teilchen wirken, verrichtet. Die Energie dazu kommt aus der kinetischen Energie des Gases, die dadurch verringert wird. Die Teilchen werden im Mittel langsamer und das Gas kühlt in der Folge ab. Ein ideales Gas zeigt keinen Joule-Thomson-Effekt, da zwischen seinen Teilchen keine Wechselwirkungen auftreten.

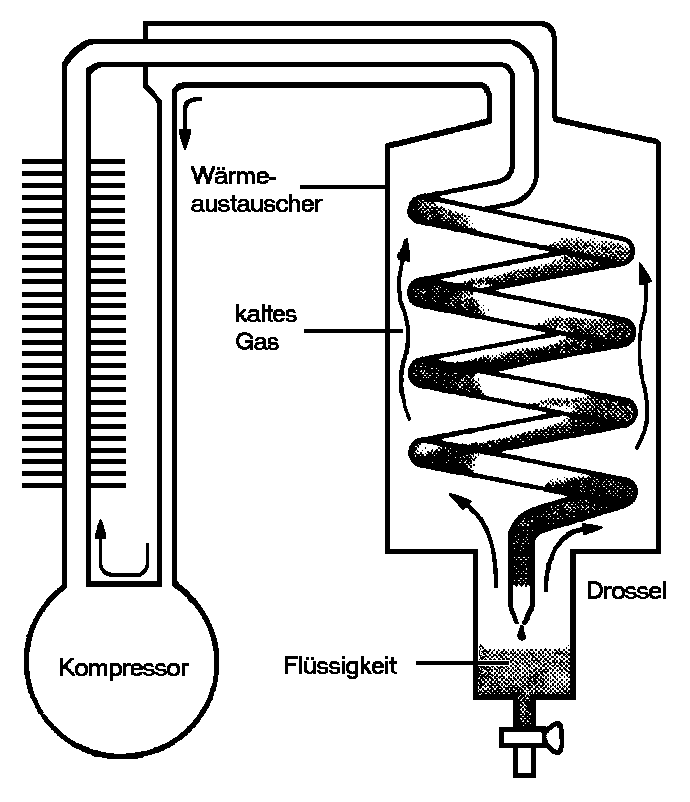

Abb. 2: Hier ist das Prinzip der Linde-Kältemaschine wiedergegeben. Das Gas fließt in einem geschlossenem Kreislauf (allerdings wird nach der Kompression das Gas an die Umgebungstemperatur angepaßt), und solange seine Temperatur unterhalb der Inversionstemperatur liegt, kühlt es sich ab, wenn es durch die Drossel expandiert. Das kalte Gas dient zur Kühlung des unter Druck stehenden Gases vor der Drossel, das sich dann bei der Expansion noch weiter abkühlt. Verflüssigt sich das Gas, so entstehen Topfen in der Nähe der Drossel.

Der Joule-Thomsom-Effekt hat eine technische Bedeutung bei Kühlen und Verflüssigen von Gasen. Die Kältemaschine von Linde beruht auf dem Prinzip, dass sich ein Gas für µ_JT > 0 beim Ausdehnen abkühlt. Das Prinzip der Kältemaschine von Linde zeigt Abb. 2: Wenn das Kühlgas im Kreislauf geführt wird und wenn der Druckabfall an der Drossel genügend groß ist, so fällt die Temperatur unter die Kondensationstemperatur, und das Gas verflüssigt sich. Manche Gase für die µ_JT< 0 ist müssen zuerst mit anderen Gasen vorgekühlt werden. Würde man z.B. Helium bei Zimmertemperatur benützen, so würde aus der Kältemaschine lediglich ein teurer Ofen.

Für perfekte Gase gilt µ_JT = 0; bei ihnen ändert sich also die Temperatur im Joule-Thomson-Experiment nicht.
