Wasser - Spiegelung an der YZ-Ebene

Es soll gezeigt werden, wie sich die LCAO-Koeffizienten des HOMO's von Wasser bei der bei der Spigelung an der YZ-Ebene (Ebene in der die H-Atome liegen) verhalten. In den Grafiken ist die z-Achse (Hauptdrehachse) braun-gestrichelt und die Spiegelebene (hier die Molekülebene) hellblau dargestellt.

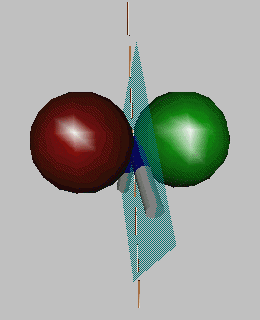

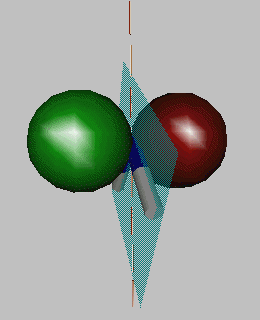

Struktur vor der Spiegelung	Struktur nach der Spiegelung an der YZ-Ebene

Man kann erkennen, dass sich das Vorzeichen der Wellenfunktion durch die Spiegelung an der YZ-Ebene ändert. Da wo vor der Spiegelung der positive Anteil des Orbitales war, befindet sich nach der Spiegelung der negative Anteil und umgekehrt.

VRML-Darstellung
